智能变压器主要由哪些单元构成

时间：2021-03-22     浏览量：...

随着电力系统对智能化和运行可靠性要求的提高，常规变压器的不足之处已日益凸显，智能变压器的出现不仅解决了设备不兼容的问题，还提高了供压的稳定性。那么智能变压器主要由哪些单元构成呢？四川变压器供应商简要例举一下。

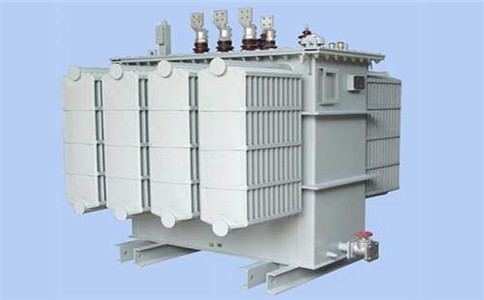

变压器

（1）控制功能单元：

1、变压器有载分接开关的智能控制：包括根据电压自动投切有载分接开关及对其照明电动机的驱动实现自动控制。

2、冷却系统的智能控制：每台变压器有多组辅助冷却器。根据变压器的油温、光纤测温信号启动或关闭辅助冷却器。

3、变压器有载开关在线滤油装置智能控制：在线过滤分接头油箱绝缘油中的污染物。用户可以设置分接头每次动作之后滤油，也可以选择根据油质状况定时滤油。

（2）在线监测与故障诊断功能单元：对变压器储油柜中油位、油温、绕组温升、油色谱分析、铁心接地电流、局放、套管、压力释放阀的在线监测与故障诊断，并将测得信息传输到智能终端，根据环境温度、冷却系统状态，油温、线圈温升等综合分析变压器能够过负荷运行的能力，评估检修周期或提前预警。

（3）保护功能单元：对变压器配置双重化电量保护和单套非电量保护，以保证当变压器发生故障时能够自动、迅速、有选择的从系统中切除，或发出信号由运行人员处理。

（4）通信功能单元：实现与间隔层和站控层的实时通信，以实现各功能单元间的数据共享和远程监控等功能。
